3D 设计避坑指南：模型基础错误解析与规避

在3D设计领域，无论是游戏开发、影视动画还是工业设计，模型的准确性、规范性和可优化性都是决定项目成败的关键。然而，即使是经验丰富的设计师，也可能在建模过程中因疏忽或习惯问题犯下基础错误，导致后续渲染效率低下、动画穿模甚至生产返工。本文将系统梳理3D建模中常见的九类基础错误，并提供针对性解决方案，帮助设计师提升模型质量与工作效率。

一、几何结构错误

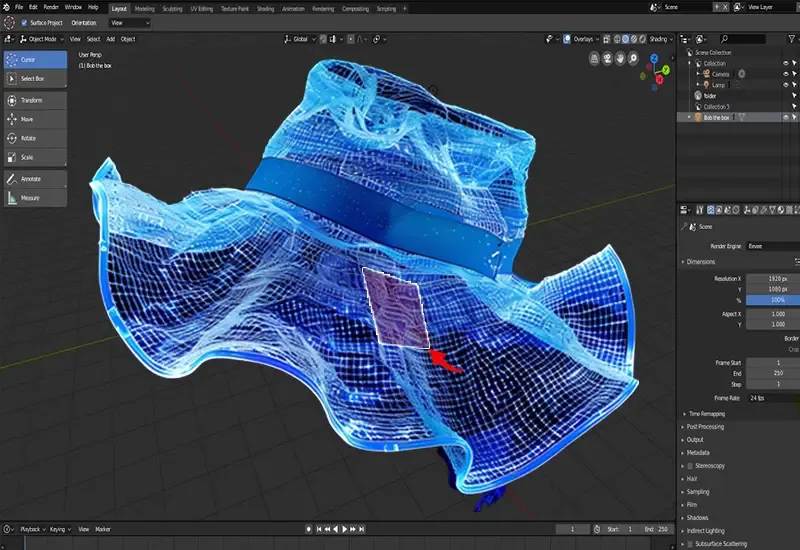

非流形几何（Non-manifold Geometry）

表现：模型表面存在重叠面、孤立顶点或未封闭的边界，导致渲染时出现黑斑或无法3D打印。在拓扑建模时未删除内部面，或使用布尔运算后未清理残留几何体。

解决：使用Mesh检查工具（如Blender的“Select Non-Manifold”功能）定位问题，并通过合并顶点、填补孔洞修复。

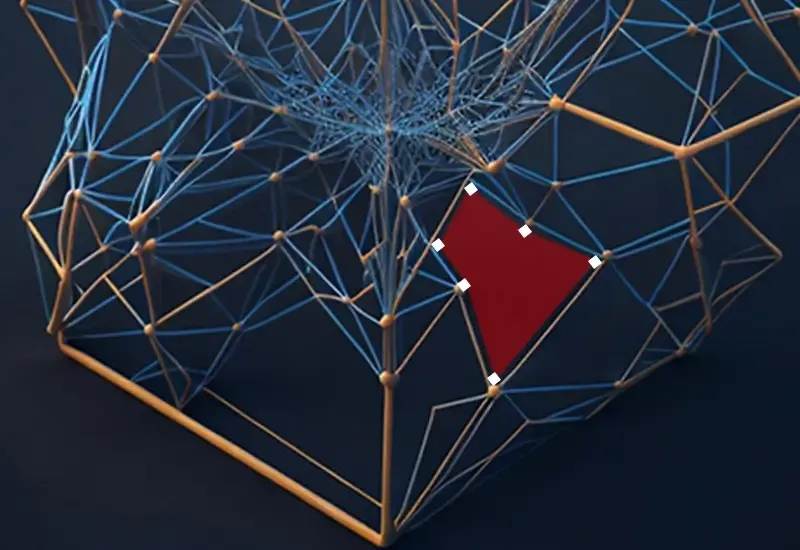

N-Gons（多于4边的面）滥用

表现：在动画变形或细分曲面时，N-Gons会引发不可预测的扭曲，破坏模型光滑度。 解决：将N-Gons拆分为四边形（Quads），保持拓扑结构的均匀性。

二、拓扑布局失误##

极点（Pole）分布不当

表现：在角色关节处集中过多五边形极点，会导致动画拉伸时表面撕裂。

解决：遵循“四边面循环”原则，将极点分散至低变形区域。

环线（Edge Loop）断裂

表现：模型在细分或雕刻时出现局部不平滑，尤其影响面部表情动画的细腻度。

解决：使用“Slide Edge”工具调整环线位置，确保关键区域（如嘴角、眼周）的拓扑连续性。

三、比例与尺寸错误

单位系统混乱

表现：在工业设计中，模型尺寸与实际产品偏差过大，导致无法直接用于3D打印或CNC加工。 解决：建模前统一设置单位（毫米/厘米/米），并通过参考网格或比例尺验证尺寸。

缩放变形累积

表现：直接在对象模式下缩放模型而非编辑模式，导致修改器（如细分曲面）计算错误。

解决：应用缩放变换（Ctrl+A in Blender）或使用“Reset Scale”工具重置变形。

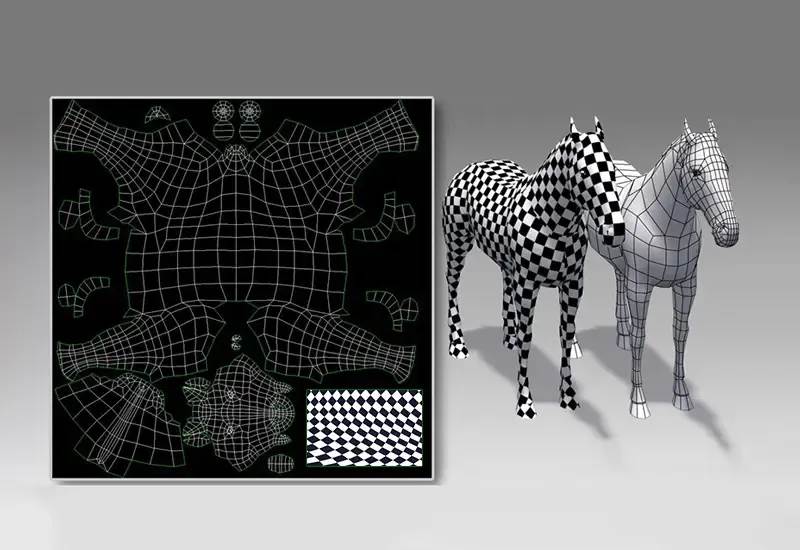

四、UV展开问题

UV重叠与拉伸

表现：贴图绘制时颜色渗透或纹理模糊，尤其在低多边形模型中更为明显。

解决：利用UV编辑器的“Check Seams”功能检测重叠，通过“Unwrap”重新布局。

硬边未拆分UV

表现：机械模型中的棱角未标记为硬边，导致UV缝合处出现平滑过渡，破坏金属质感。

解决：在展开前使用“Mark Sharp”工具定义硬边，确保UV岛边界清晰。

五、命名与层级混乱

对象命名随意

表现：在复杂场景中，默认名称（如“Cube.001”）导致选择困难，增加渲染错误概率。

解决：采用“前缀_功能_版本”命名法（如“CHR_Head_v2”），并启用分组层级管理。

修改器堆栈失控

表现：过度依赖修改器（如Subdivision Surface）而不应用变换，导致文件臃肿且易出错。

解决：在最终导出前烘焙关键修改器，保留非破坏性编辑的副本。

六、法线方向错误

背面朝外（Backface Culling）

表现：模型在渲染时部分表面消失，尤其在透明材质或双面显示时难以察觉。

解决：启用“Face Orientation”视图模式（Blender）或“Normals”显示（Maya），翻转错误法线。

七、性能优化忽视

过度细分与冗余几何

表现：高精度模型占用大量内存，尤其在动画预览或实时渲染时引发卡顿。

解决：使用LOD（Level of Detail）技术，根据距离动态切换模型精度。

未清理历史记录

表现：Maya中保留大量未使用的变形器或表达式，导致文件体积膨胀数倍。

解决：定期执行“Delete All by Type > History”清理无用数据。

八、动画绑定误区

权重分配不均

表现：角色关节处皮肤穿透骨骼，或肌肉变形不自然。

解决：使用“Weight Paint”工具手动调整影响区域，结合“Smooth”笔刷过渡。

骨骼轴向错误

表现：旋转骨骼时模型朝意外方向变形，需在绑定前统一骨骼轴向。

九、导出与格式错误

单位与比例错配

表现：将厘米单位的模型导出为FBX后，在Unity中显示为巨型物体。

解决：导出时勾选“Apply Transform”并确认目标引擎的单位系统。

动画关键帧丢失

表现：未启用“Bake Animation”选项，导致导出后的模型失去动作数据。

解决：在导出对话框中确认“Animation”选项卡的关键帧范围设置。

通过系统化规避这些设计误区，设计师不仅能提升作品质量，更能显著提高项目效率。建议建立个人错误案例库，定期进行技术复盘，将经验转化为可复用的设计规范。在数字化转型加速的当下，3D设计已进入精细化时代，唯有建立严谨的工作流程，方能在激烈的行业竞争中保持优势。
